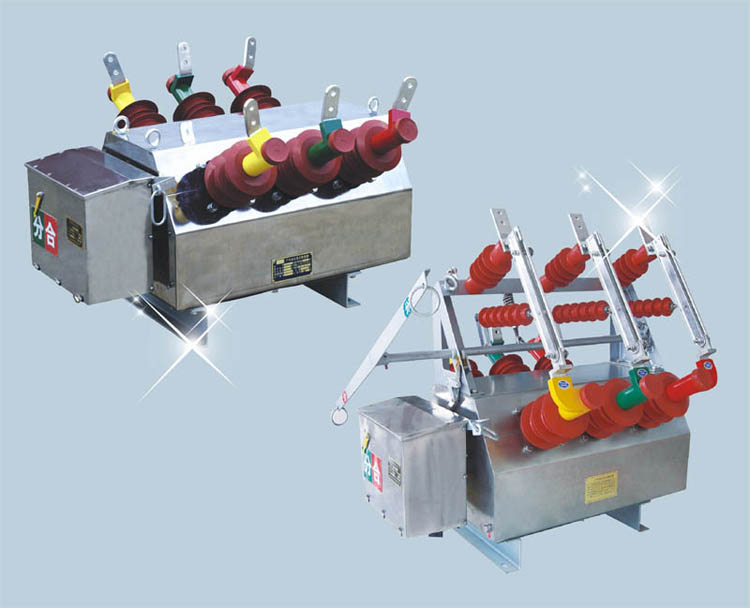

    ZW6-12/630-1620型戶外高壓真空斷路器

    產品概述:

    產品概述
          ZW6-12/630-12、20型戶外真空斷路器適用于12KV及以下交流50Hz的三相電力系統。 主要用于農網和城網作為分、合負荷電流、過載電流及短路電流之用,也可用于其它類似場所,還可作為城市市區12KV級電網的分段開關。

    ZW6-12戶外高壓真空斷路器使用環境條件
    (1)周圍空氣溫度上限+40℃,下限-40℃;
    (2)海拔高度不大于2000m;
    (3)相對濕度:日平均不大于95%,月平均不大于90%;
    (4)風壓不超過700Pa(相當于風速34m/s)
    (5)空氣污穢程度按GB5582規定為Ⅳ級;
    (6)地震烈度不超過8度。

    技術參數
    斷路器的額定技術參數見表1

    序號
    名稱
    單位
    參數
    1
          額定電流
    KV
    12
    2

          額定絕緣水平

    1min

    干試

    KV
    42
    耐壓
    濕試(對地)
    34

    雷電沖擊耐壓(峰值)

    75
    3
          額定電流
    A
    630
    4
          額定頻率
    Hz
    50
    5
          額定短路開斷電流
    KA
    12.5、16、20
    6
          額定關合電流(峰值)
    31.5、40、50
    7
          額定峰值耐受電流
    KA
    31.5、40、50
    8
          額定短時耐受電流4s
    12.5、16、20
    9
          操作順序
    分——0.3s——-合分——180s——合分
    10

          額定短路電流開斷次數

    30
    11
          機械壽命
    10000
    12
          額定操作電壓配CT彈簧操作機構
    V
    DA24V、48V、AC、DC110V、220V
    13
          觸頭允許磨損厚度
    mm
    3
    14
          過電流脫扣器額定電流
    A
    5
    15
          重量
    Kg
    130(標準型)


    斷路器的裝配調整參數見表2


    序號
    項目
    單位
    參數
    1
    觸頭開距
    mm
    9±1
    2
    觸頭超程
    3±1
    3
    平均合閘速度
    m/s
    0.6±0.2
    4
    平均分閘速度
    1.0±0.2
    5
    觸頭合閘彈跳時間
    ms
    ≤2
    6
    三相分閘同期性
    ms
    ≤2
    7
    合閘時間
    s
    ≤0.1
    8
    合閘時間
    最高操作電壓
    s
    ≤0.06
    最低操作電壓
    ≤0.1
    9
    每相回路直流電阻
    μΩ
    ≤200
    10
    相間中心句距(滅弧室端)
    mm
    193

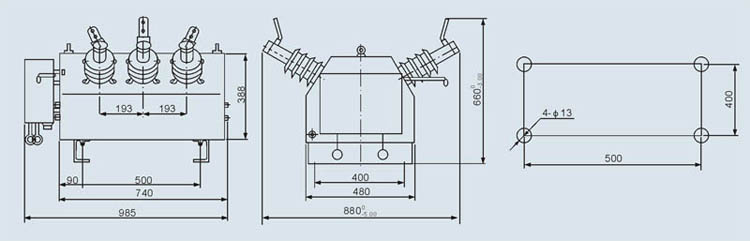

    外形及安裝尺寸圖


    ZW6-12戶外高壓真空斷路器產品訂貨須知事項
        訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次,以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
