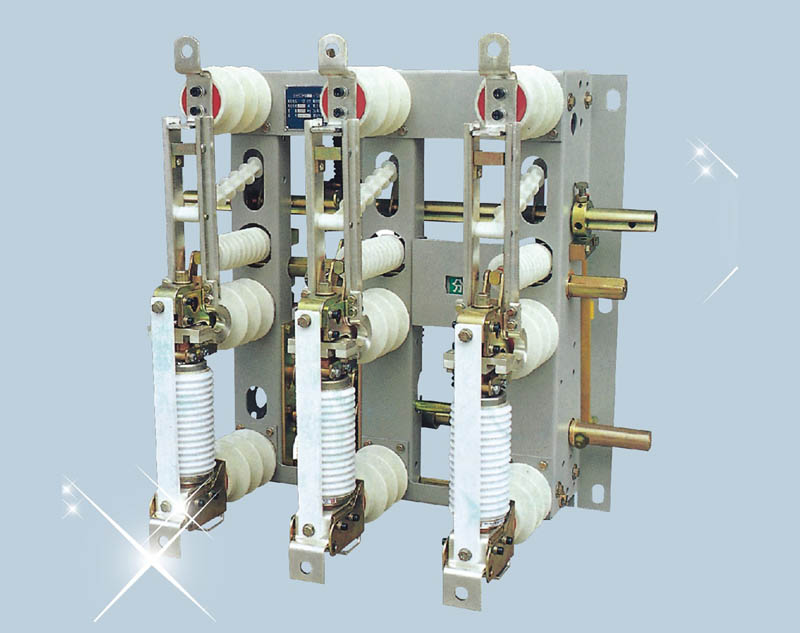

FZN16-12RD/125-31.5戶內高壓真空負荷開關

產品概述:

FZN16-12負荷開關概述：

FN16A-12D/630型戶內交流高壓真空負荷開關及FN16A-12RD/200-31.5型負荷開關-熔斷器組合電器是我廠自行設計研制而成的.性能達到GB3804-90《3-63KV交流高壓負荷開關》和IEC420《交流高壓負荷開關-熔斷器組合電器》（1990年版）國際標準及國家標準（報批稿）的要求。具有體積小、外形美觀、安裝靈活、操作力小、開斷安全可靠、電壽命長、可頻繁每操作、開斷轉移電流大、基本不需要維護，有明顯的各里斷口且具有手、電動二用功能，可實現遠距離控制等優點。負荷開關-熔斷器組合電器還具有保護變壓器過載，防止設備缺相運行的功能。

FZN16-12負荷開關主要用途

FN16A-12D/630型負荷開關和FN16A-12RD/200-31.5型組合電器適用交流50Hz，額定電壓6-10KV的網絡中。FN16A-12D/630可開斷負荷電流，F(xiàn)N16A-12RD/200-31.5可開斷負荷電流，過載電流和短路電流，特別適用于無油化，不檢修及頻繁操作要求的場所。本產品可配用CS6-Ⅰ型操作機構，也可在開關上直接操作，不必另附操作機構。選用FN16A-12D/12-J型開關可同時實現電動和手動操作。

FZN16-12負荷開關使用環境條件

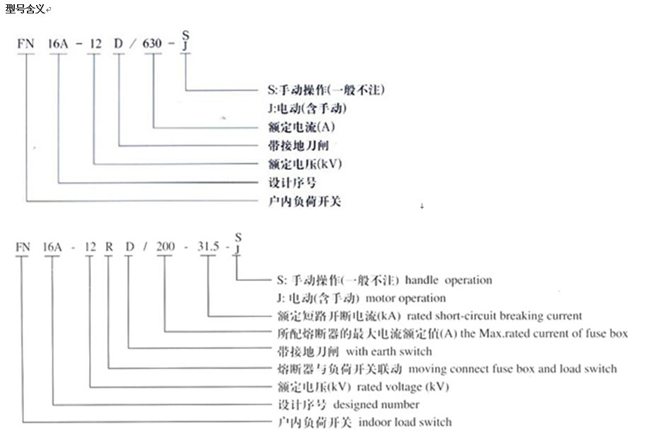

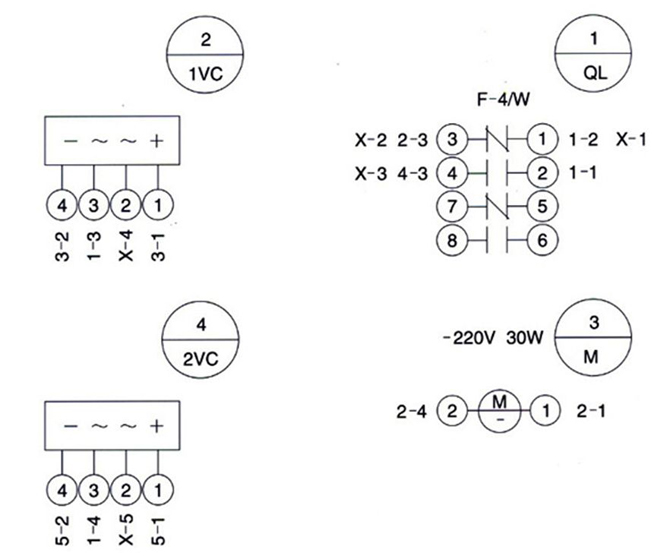

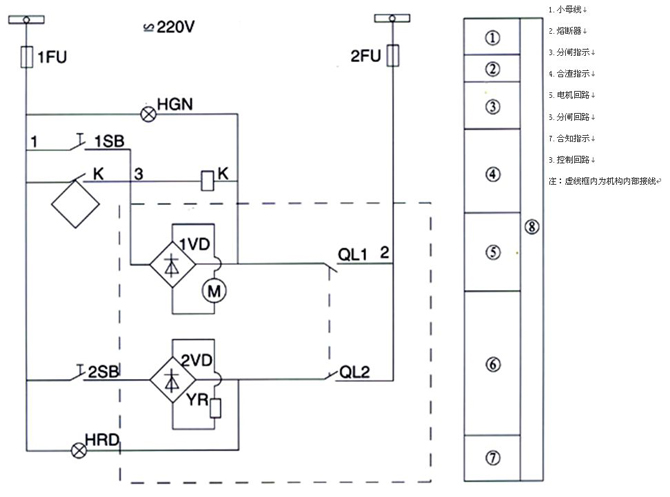

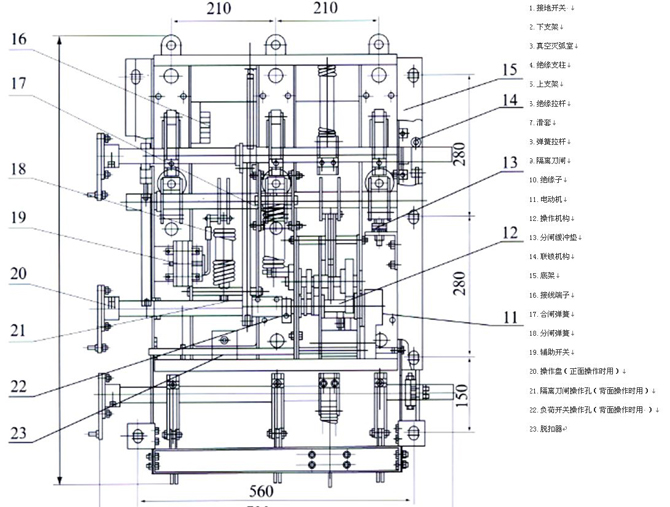

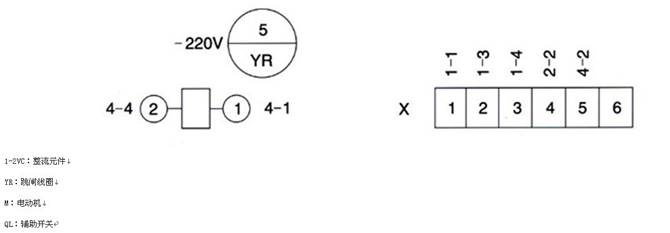

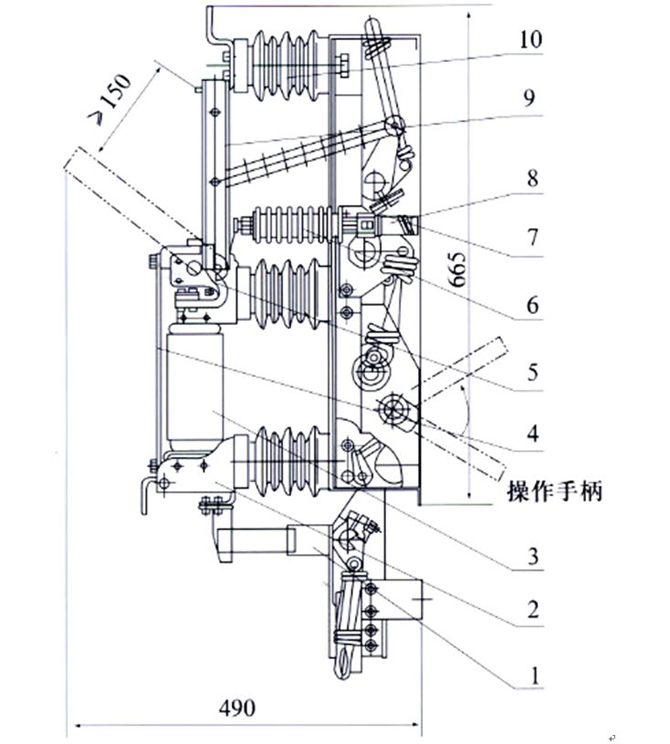

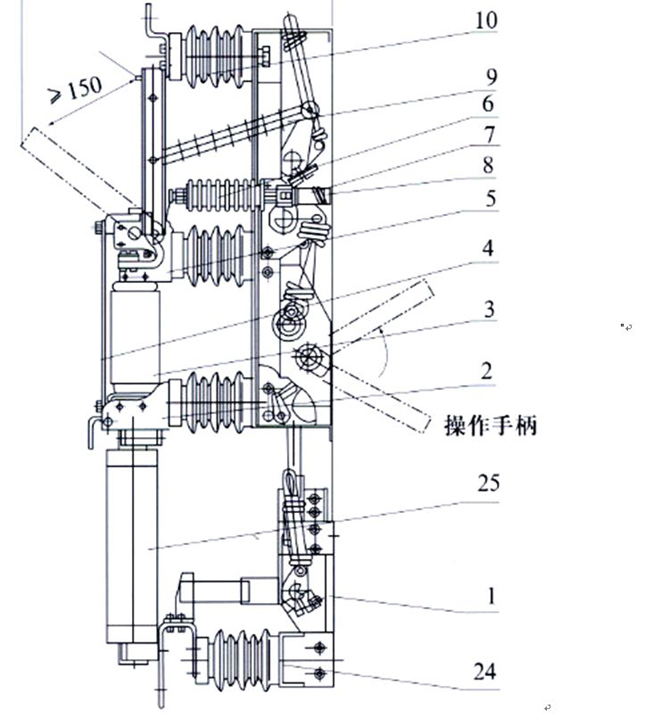

A 、周圍空氣溫度：上限+40oC ; 　　　　　　　　　下限-25 oC b 、相對濕度：月平均值不大于90%； 　　　　　　　日平均值不大于95% c 、海拔不超過：1000m； d 、周圍無腐蝕或可燃性氣體等明顯污染； e 、無經常性的劇烈震動。   FZN16-12負荷開關含義：  技術數據 1.FN16A-12D/630型負荷開關-熔斷器組合電器組合電器的技術參數見表1： 序號 項目 單位 參數 1 額定電壓及最高工作電壓 KV 12 2 額定頻率 Hz 50 3 額定電流 A 630 4 額定有功負載開斷電流 A 630 5 額定閉環開斷電流 A 630 6 5%額定有功負載斷電流 A 31.5 7 額定電纜充電開斷電流 A 10 8 額定電容開斷電流 A 400 9 額定空載變壓器開斷電流 1600VA變壓器空載電流 10 1min 工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口 KV 42/48 11 全波雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口 KV 75/85 12 額定短時耐受電流（熱穩定） KVIS 20/3 13 額定峰值耐受電流（動穩定） KV 50 14 額定短路關合電流 KV 50 15 額定電流開斷次數 次 10000 16 機械壽命 次 10000 17 觸頭允許磨損累計厚度 mm 3 18 分合盞操作力距（力）   120（240） 19 額定分閘操作電壓/電流 V/A ～220/0.5 20 額定分閘操作電壓/電流 V/A ～220/3 2.FN16A-12RD/200-31.5負荷開關-熔斷器組合電流的技術參數見表2： 序號 項目 單位 參數 1 額定電壓及最高工作電壓 KV 12 2 額定頻率 Hz 50 3 熔斷器最大額定電流 A 200 4 額定轉移電流 A 3150 5 熔斷管觸發開關的分閘時間 ms 310+5 6 額定短路開斷電流（預期有效值） KA 31.5 7 額定短路開斷關合電流（預期峰值） KA 80 8 1min工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口 KV 42/48 9 雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口 KV 75/85 10 熔斷器撞擊輸出能量 J 2-5 3.隔離開關裝配技術參數見表3： 序號 項目 單位 參數 1 三相剛合位置不同期 mm ≤3 2 各相剛合位置偏斜 mm ≤2 3 觸刀正壓力 N 200±20 4 觸刀最后分離點到靜觸頭最小距離 mm ≥ 5 靜觸頭與上支架間主回路電阻 υΩ ≤100 4.FN16A/12RD/200-31.5型組合電器的配熔斷器的技術闡述見表4. 型號 額定電壓 熔斷器額定電流 額定開斷電流 熔體額定電流 SDLAJ,XRNT□ 12 40 50 6.3，10，16，20，25，31.5，40 SDLAJ,XRNT□ 100 50，63，71，80，100 SDLAJ,XRNT□ 125 125 德國SIBA公司 12 200 40 160，200 5.真空滅弧室裝配調整的技術參數見表5： 序號 項目 單位 參數 1 觸頭開距 Mm ≤8+10 2 超行程（表現在超行程彈簧上） mm ≤5+10 3 平均合閘速度 m/s 06±0.2 4 平均分閘速度 m/s 1±0.2 5 三相觸頭分、合閘不同期性 ms ≤2 6 觸頭合閘彈跳時間 ms ≤2 7 帶電體之間及相對地距離 mm ≥125 8 上，下支架間主回路電阻 υΩ ≤60 6.接地開關的技術參數見表6： 序號 項目 單位 參數 1 觸頭壓力 N 200±200 2 接觸面積   應大于視在面積的2/3 3 三相剛合位置不同期 mm ≤3 4 各相剛合位置偏斜 mm ≤1.5 5 關合速度 m/s ≥2.5       外形圖 圖1 FN16A-12D/630負荷開關的外形及安裝尺寸     圖2FN16A-12RD/200-31.5型負荷開關-熔斷器組合電器的外形及安裝尺寸   負荷開關和組合電器的控制回路
